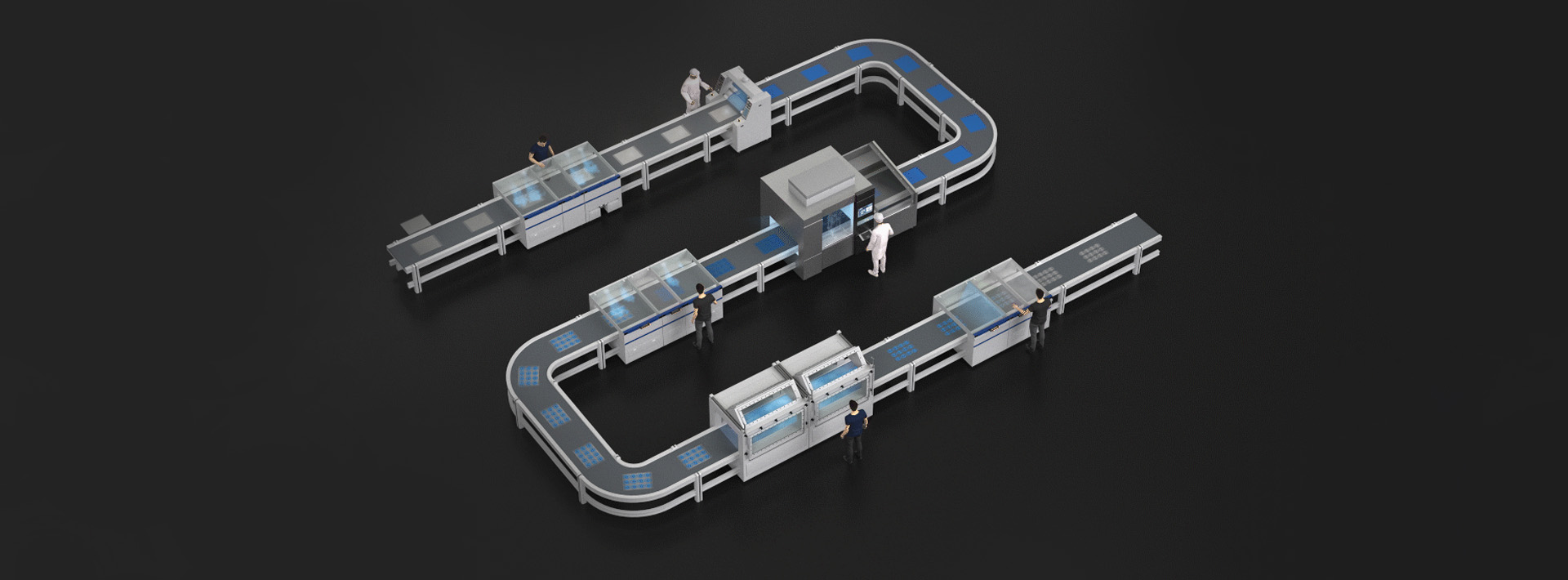

金屬蝕刻-工藝原理
產品設計高靈活性與快速呈現樣件,材料厚度從1.0mm-0.01mm,適用于銅、鎳、鐵、不銹鋼、鈦等,同時讓沖孔工藝無法實現的精度變?yōu)榭赡?。
-

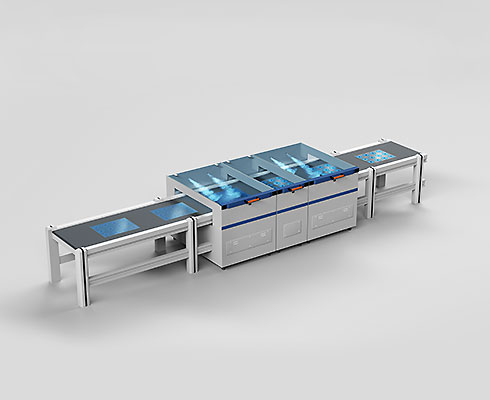

01前處理
決定蝕刻精度的先決條件:原材料清洗,去除油污、灰塵顆粒,同時能夠選擇性讓原材料表面進行化學粗化;
-

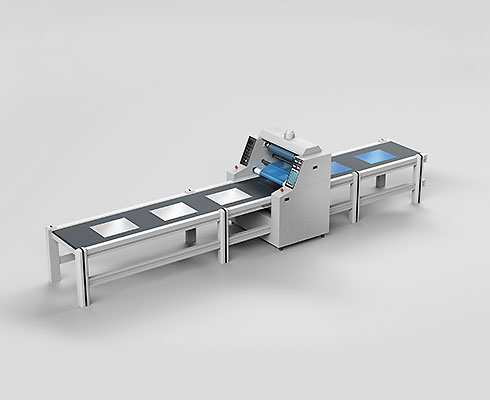

02涂布
將對紫外線敏感的涂層均勻覆蓋至材料兩側,為蝕刻工藝段對原材料進行選擇性保護;
-

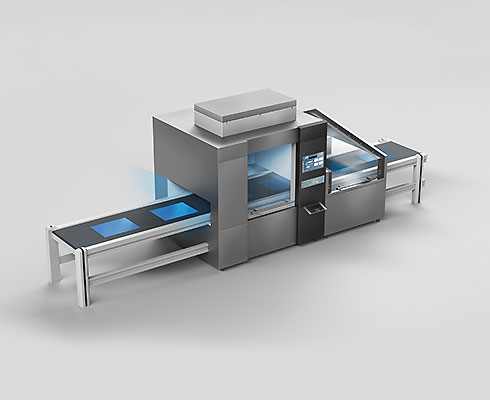

03曝光
通過CAD數據設計光繪菲林膠片,菲林對基材感光涂層進行選擇性遮蔽;
在紫外線的照射下,未被照射部分涂層分子結構不穩定,能被顯影工藝去除掉;
-

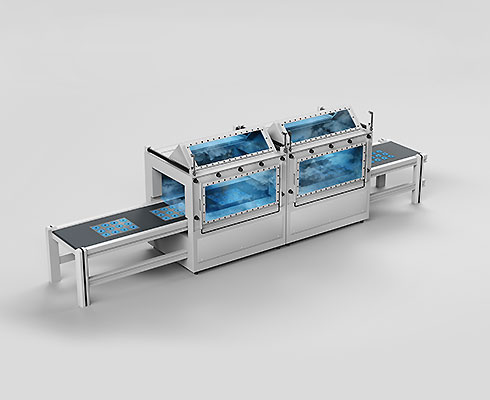

04顯影
涂層上未被紫外線照射區域保護層移除 ;
-

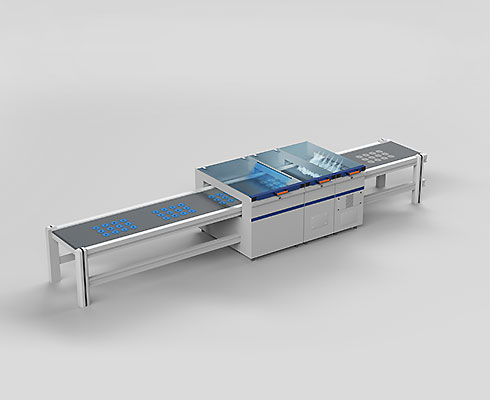

05蝕刻
通過蝕刻液溶解沒有保護涂層的基材部分,同時通過對設備進行控制,能夠形成半蝕刻區域,這也是沖壓工藝無法實現的,此工藝可以保障99.99%沒有毛刺;
-

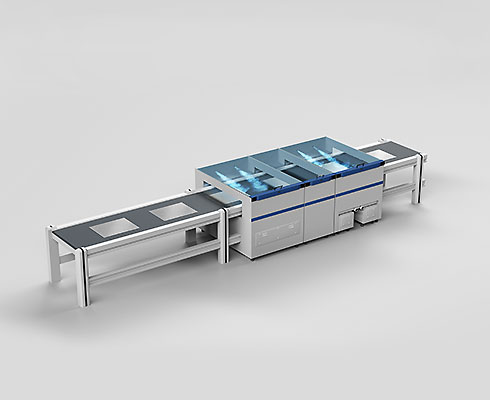

06脫膜與包裝
脫膜:涂層保護層剝離過程;
蝕刻產品與原材料基材分離,全檢包裝 。
